真实手机在场
让手机自己握手，
自己充电。
不是用测试治具代替手机，而是观察真实手机与发射端之间的交互。换一部手机、一个底座或一套适配器，就能比较不同组合的充电表现。
S1 有什么不同
看的是实际工况。
得到的是分析线索。
让手机自己握手，
低扰动采集
介入测试，
不替设备做决定。
超低感量采样线圈，不主动注入或修改通信数据。薄型结构减少额外间隙，让测试更接近原有充电工况。
功率与通信，联系起来看
不只给你一个数字。
能协商多大功率、已进入哪种模式、当前读数如何变化？把功率与协议放在一起，判断才更有依据。
POT → NEG → W
边充边看
手机在上。
真实充电在场。

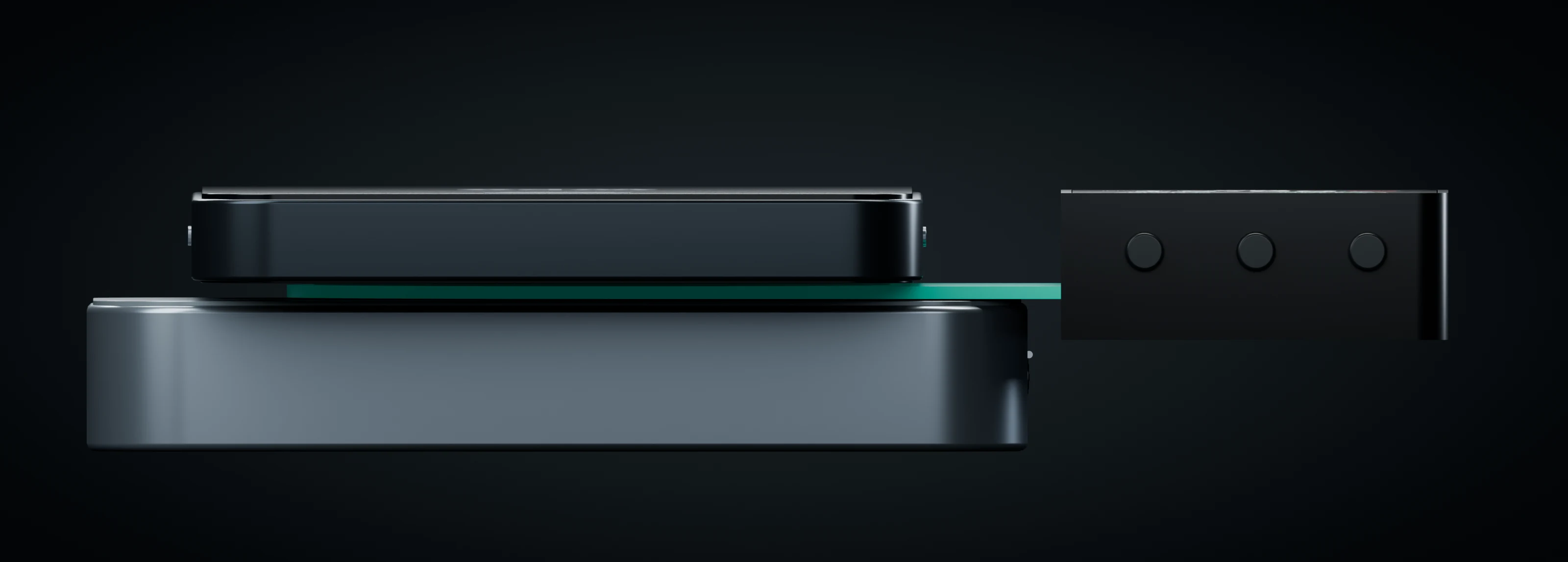

S1 放在发射端与手机之间，显示主机留在侧边。通过 USB-C 供电即可查看状态；连接电脑，还能深入分析通信细节。
- 01 / 供电
接上 USB-C。
使用稳定的 5 V / 1 A USB 供电。需要上位机时，使用支持数据传输的线连接电脑。
- 02 / 对齐

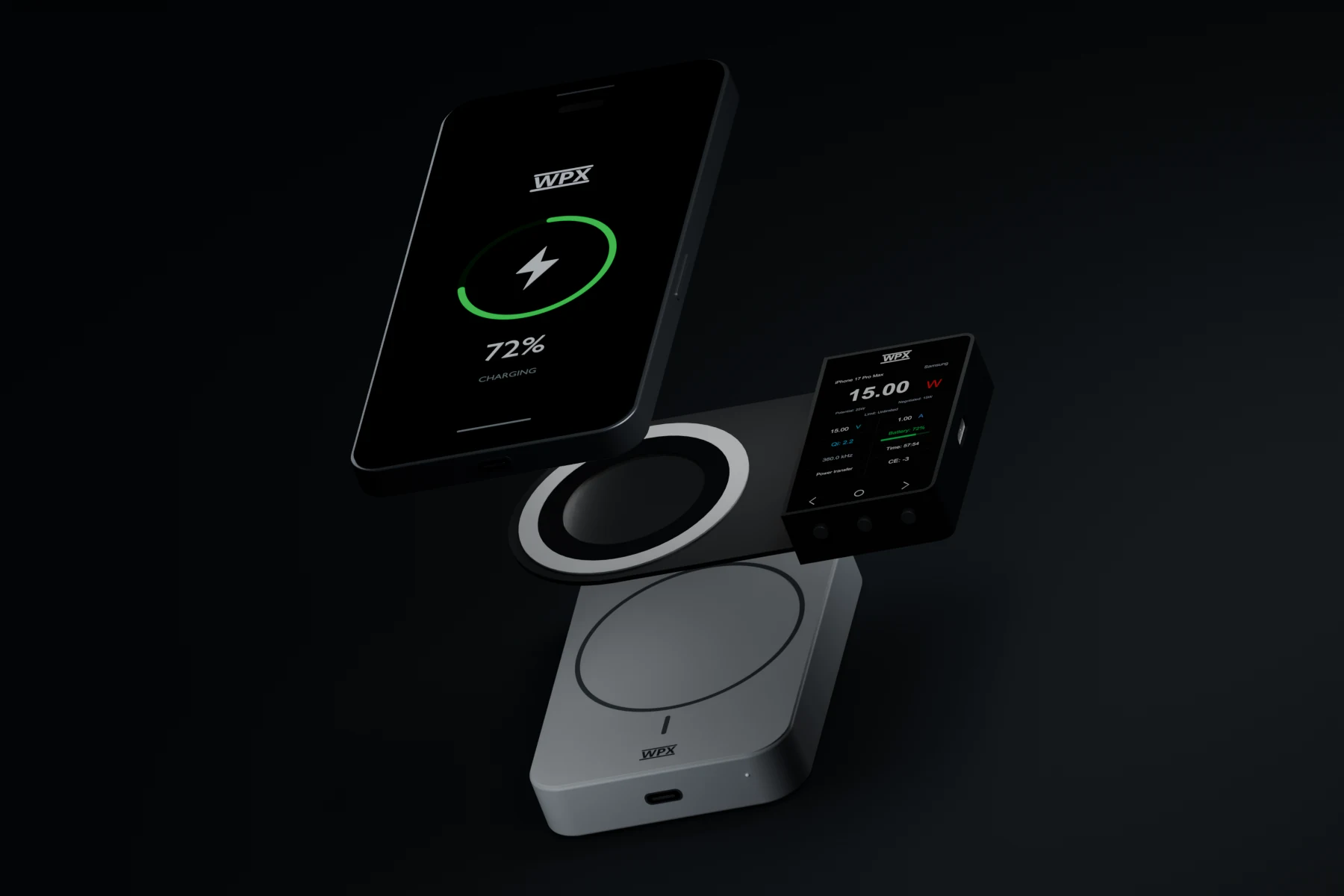

TX、S1、手机，中心对齐。
让三者贴合稳定，S1 的磁吸结构辅助定位。避免过厚手机壳或金属异物影响测试。
- 03 / 观察
从握手，看到功率变化。
等待手机开始充电，结合识别到的协议、协商信息与实时读数观察充电过程。
看懂功率，不混淆功率
它能有多快。
它现在有多快。
发射端能力、协议协商与实时功率，是三件不同的事。S1 把这些信息放在一起，帮助你判断无线充电是否进入了预期状态。
POT
发射端声明的最高可协商功率能力。它说明“有多大能力”，不代表此刻已经输出了这么多功率。
NEG
观察握手过程中的功率协商信息；已确定的合约功率可在 LINK 页查看，不能与实时读数混为一谈。
W
根据协议数据与设备算法得到的当前功率。持续观察它的变化，比单看协议名称更能帮助判断充电表现。
看到 Qi2.2，不等于此刻已经达到 25 W。
1. 数据来源说明：手机功率、电压、电流、电量与设备信息主要来自无线充电通信的协议解析与设备算法。可显示的字段及识别结果受协议、手机系统、发射端实现和固件版本影响，部分字段可能缺失或解析异常。应结合协商信息、实时读数和充电条件判断，而不是仅凭协议版本得出结论。查看完整说明。
薄型设计
轻薄介入。
更接近实际。

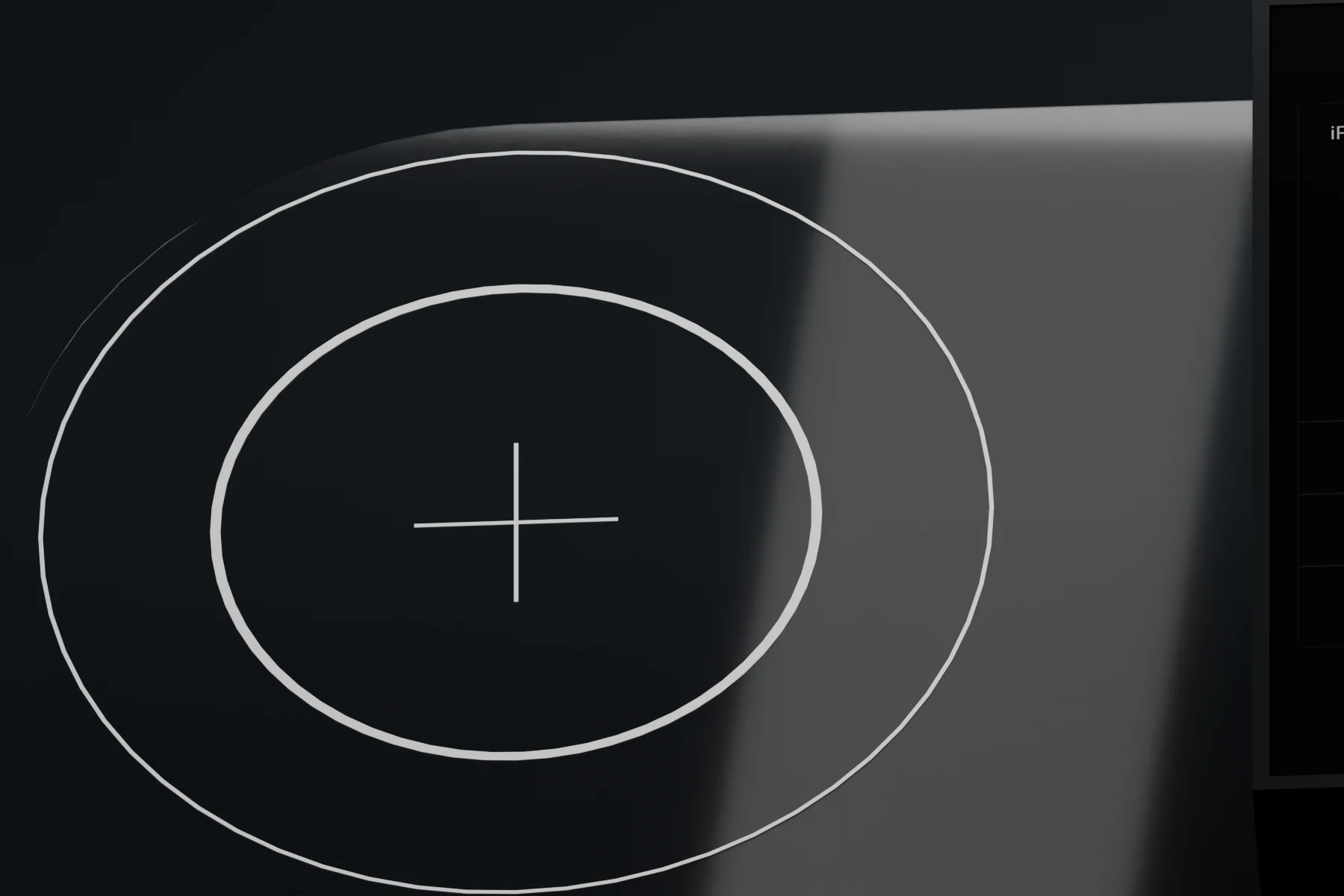

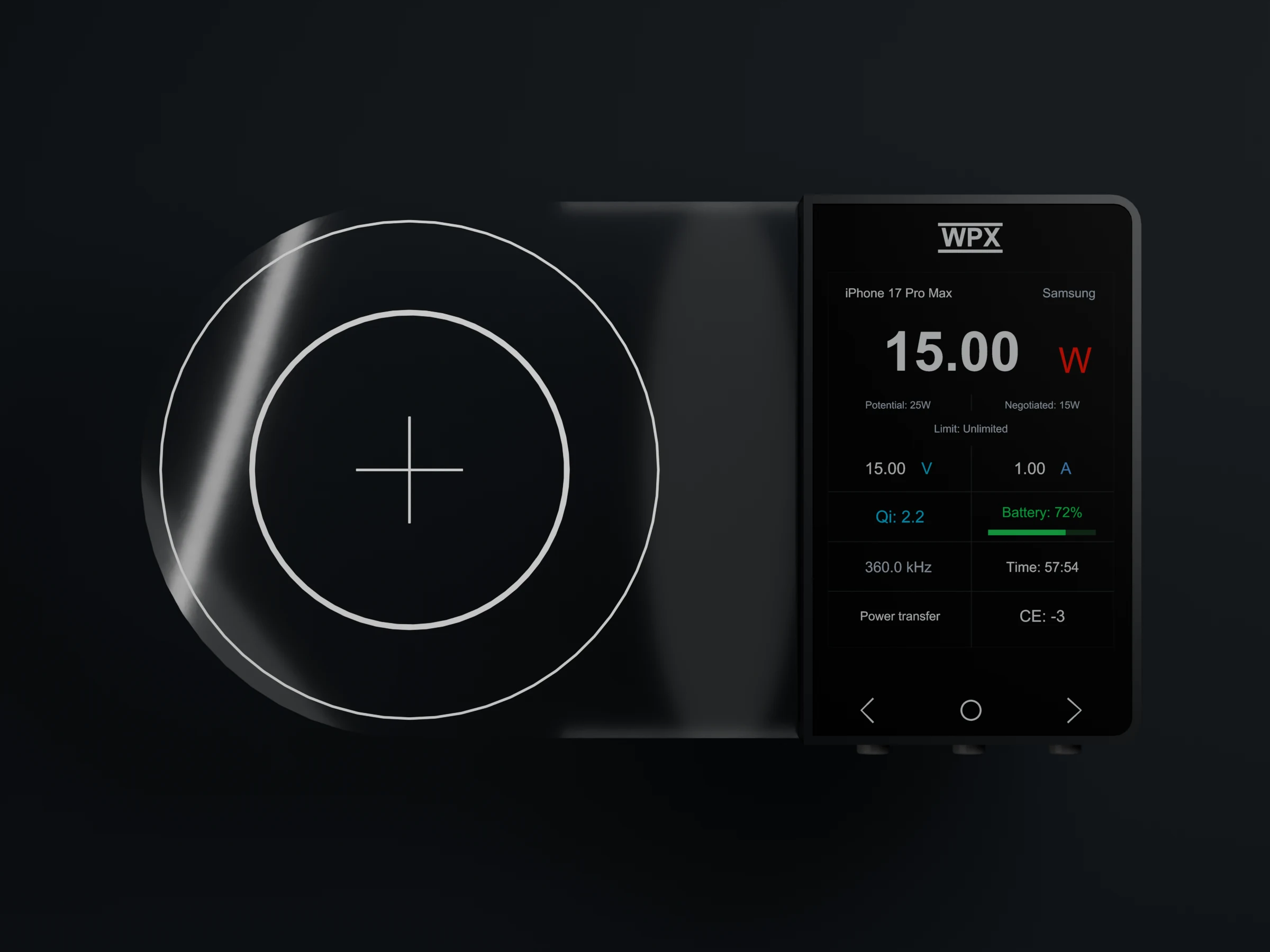

S1 PRO · 透明柔性 FPC0.11 mm
约 0.11 mm，仅指感应区域，不含侧边主机。
更薄的感应片，带来更小的贴合间隙。对于在意测试介入影响的分析，S1 PRO 提供另一种选择。

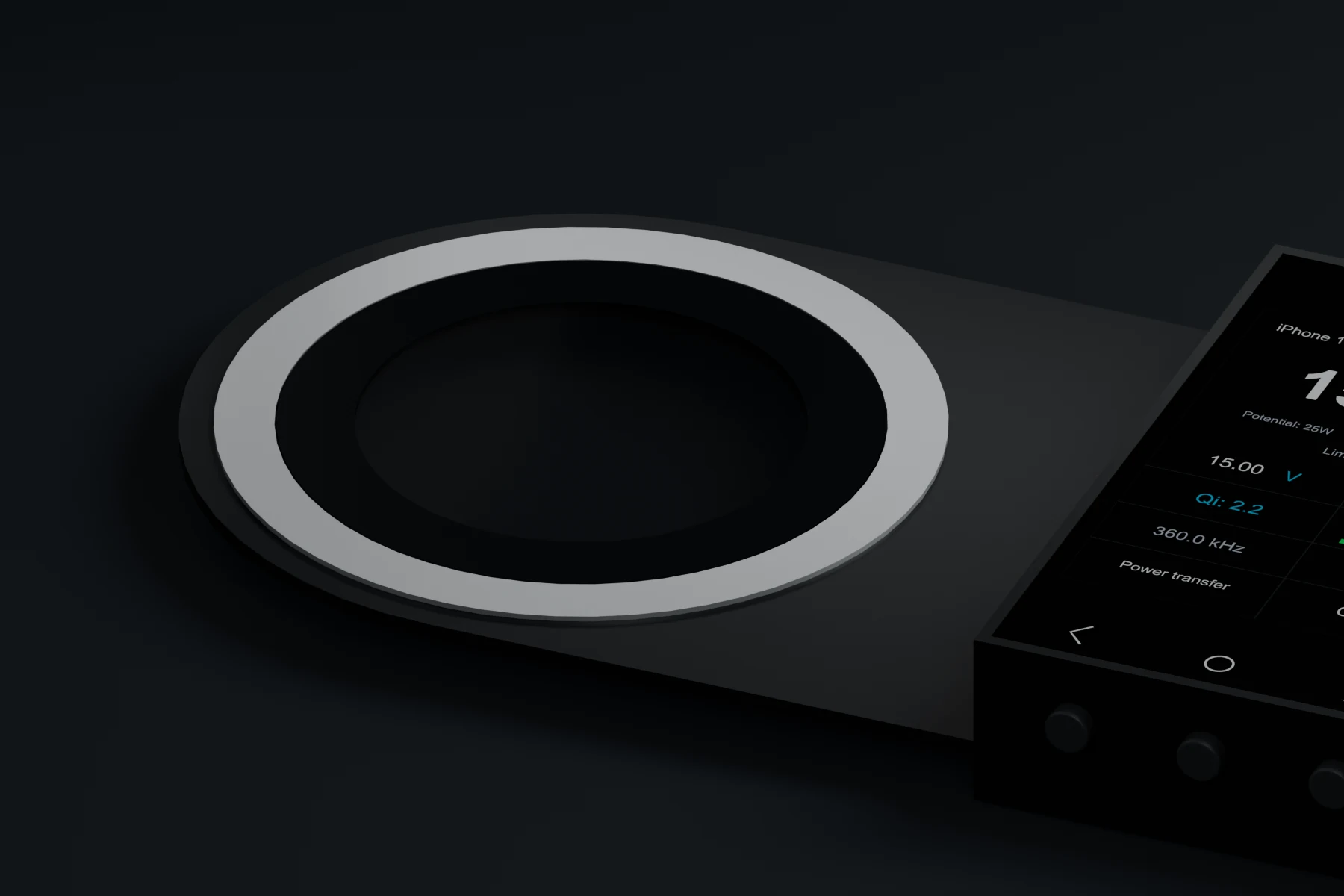

而 S1 的约 1.1 mm 磁吸结构，更侧重快速、直接的对位体验。

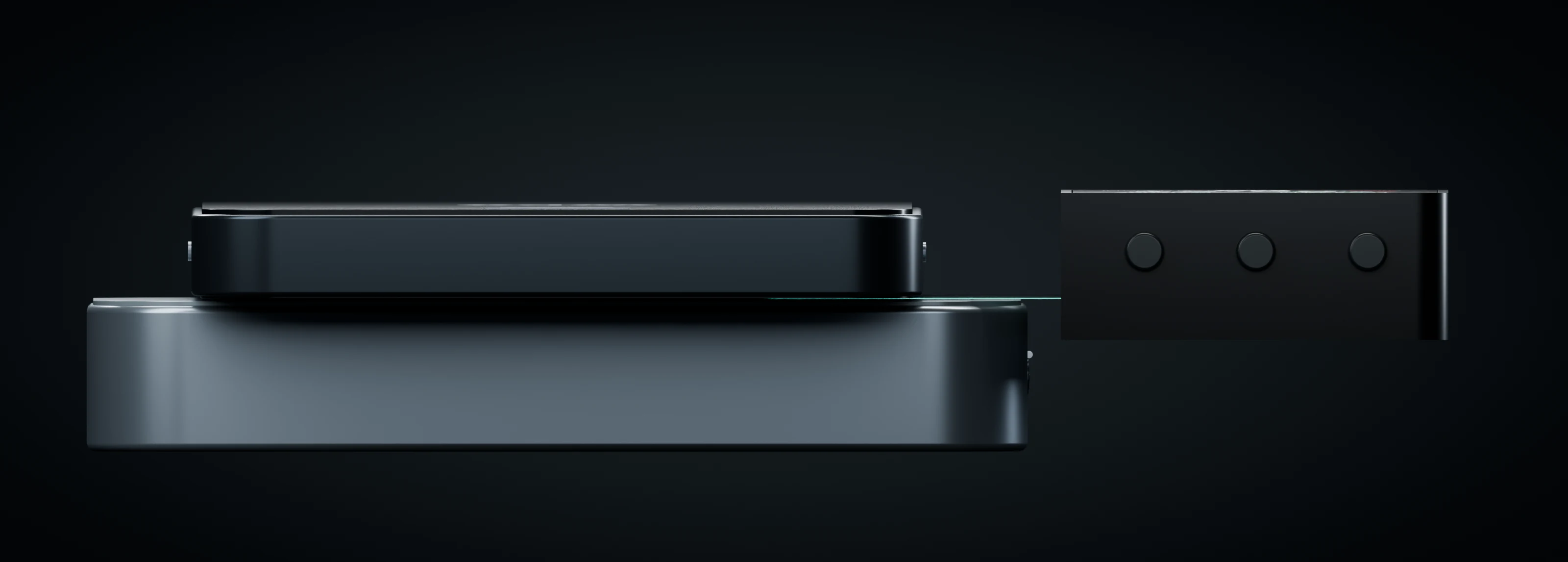

从侧面，看看 S1 PRO 的薄型结构。
双 FPGA · 信号处理链
从载波到数据包，
逐层还原通信。
高速采集不是终点。S1 将原始无线信号拆成可追踪的处理步骤：先完成同步与 I/Q 解调，再经过滤波、抽取、符号判决和双相解码，最后还原 ASK / FSK 数据包与协议时序。
高速信号采集
12MSPS12 MSPS 高速采样后，信号依次经过数字下变频、I/Q 正交解调、滤波与抽取、时钟恢复和符号判决，再完成双相解码与 ASK / FSK 数据包解析。硬件时间戳把波形、边沿和协议事件放到同一条时间线上。
- FPGA 协同
- 2× GW1NS高速采集与协议解析
- SDR I/Q 解码器
- 2×并行处理通信信号
- 通信方向
- ASK / FSK关联收发两端交互
- 硬件时间戳
- 载波级分析关键事件的先后
信号处理链
每一步都保留可分析的中间结果
- 01采样与抗混叠ADC · Anti-aliasing
把感应到的无线载波转换为稳定的数字采样流。
- 02同步与下变频Clock recovery · NCO · DDC
恢复时钟并将目标信号搬移到便于处理的基带。
- 03I/Q 解调与滤波Low-pass · Decimation · Notch
并行提取幅度与相位，抑制噪声后降低数据率。
- 04符号判决Detection · Sampling · Quantisation
从相关特征中确定符号边界，输出可解码的比特流。
- 05双相与数据包Bi-phase · Packet decoding
移除双相编码，解析消息头、字段、校验与事件。
输出波形→边沿→符号→数据包→协议时序
查看完整处理链：采样 → I/Q 解调 → 滤波抽取 → 符号判决 → 双相解码 → 数据包解析。
Qi 协议分析
问题发生时，
沿着通信找线索。
从 ASK / FSK 数据包，到字段解析、波形定位和时间卡尺。把“充得怎么样”，进一步展开为“过程发生了什么”。
快充卡在哪一步？
按时间顺序查看收发方向、数据包和协议字段，跟踪识别、配置、协商与功率传输阶段。
停充之前，发生了什么？
结合充电阶段、最近 EPT 信息和波形时序，回溯中断前后的关键事件，辅助分析兼容性问题。
把问题，连同记录留下。
筛选数据包、缩放定位、用时间卡尺分析通信时序，再保存完整会话，方便后续复现与复核。
手机、发射端、这一次链路。分开看，更清楚。
RX · 接收端
查看接收端身份与声明的协议能力，辅助识别手机与兼容性差异。
QI VERSION / PRMC / BASIC ID / RX CAPSTX · 发射端
查看发射端能力、当前可协商上限与报告的限制原因。
POTENTIAL / NEGOTIABLE / PTMC / LIMITLINK · 链路
查看这次连接的工作模式、充电阶段、合约功率及最近停充原因。
MODE / PHASE / CONTRACT / LAST EPT设备身份依赖协议数据与数据库。认证能力声明不等于认证通过；未观察到异物或停充报告，也不等于排除所有异常。
看一个 Get Request 数据包如何被拆解。

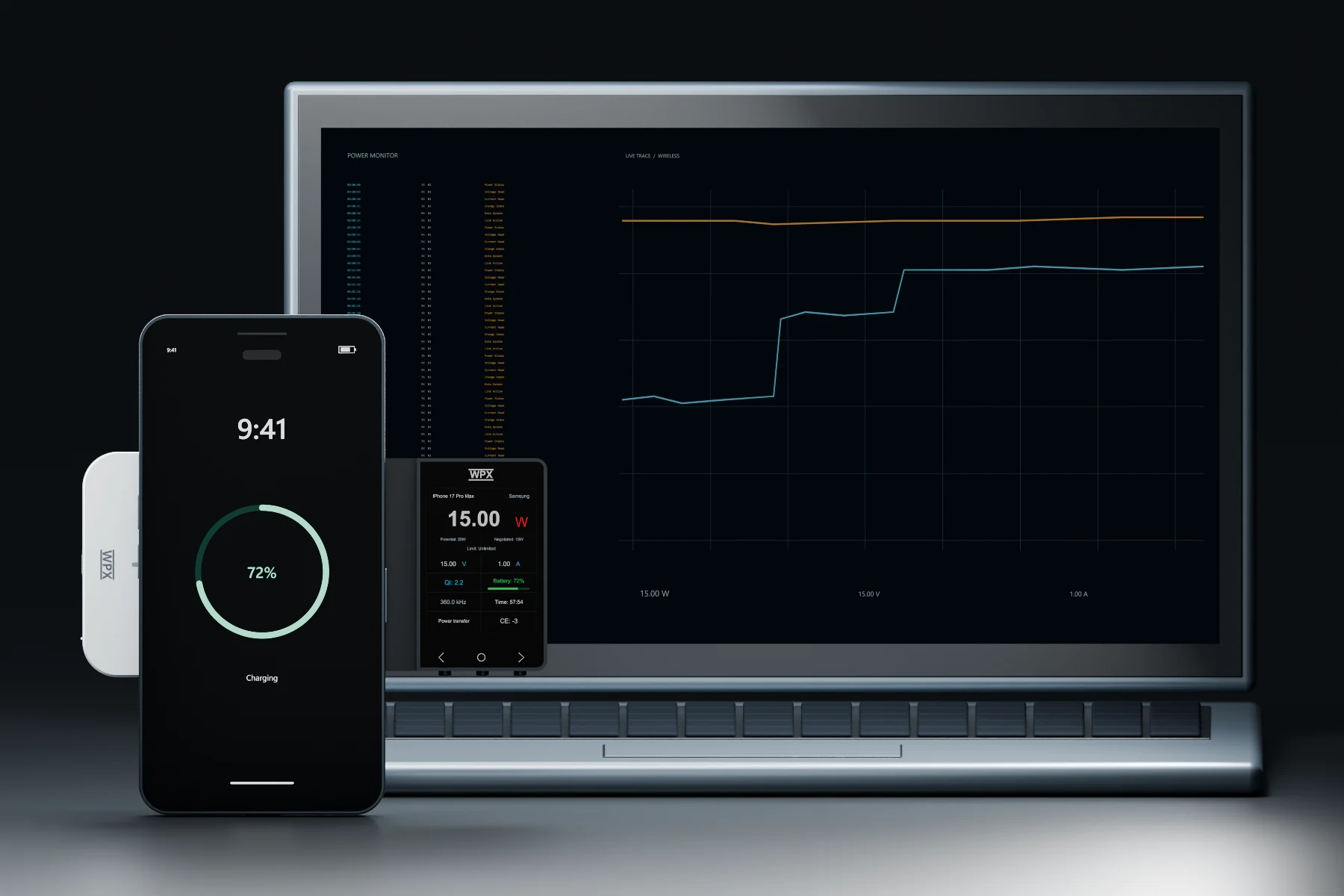

一台设备，两种上位机视角
现场看状态。
电脑看全貌。
设备端帮助快速判断充电状态。连接 WPX 上位机，再按测试深度选择普通模式或专业模式。
普通模式 · 日常测试
无线充测试仪
查看接收功率、整流电压与电流、电量、协议、工作频率和充电阶段。用曲线观察充电稳定性与参数变化。
曲线 CSV 导入 / 导出专业模式 · 通信分析
Qi 协议分析仪
查看 ASK / FSK 数据包、原始波形、字段解析和协议时序，进行数据包筛选、定位与时间测量。
完整测试会话保存USB-C 数据连接 · Windows 10（64 位）或更高版本 · 下载后免安装运行，具体以软件发布说明为准。
可以这样描述你的分析任务
先读取设备状态，再按 ASK / FSK 分类最近的有效协议包，找出重复消息、校验异常和事件顺序。
此处为任务示例。AI 分析应结合原始数据复核，不替代测量或工程判断。
查看设备与 AI 助手如何连接。
交互式 3D 查看
换个角度。
把细节看清楚。
进入全屏模型查看器，旋转、缩放并平移设备，先看结构，再选择适合你的 S1。

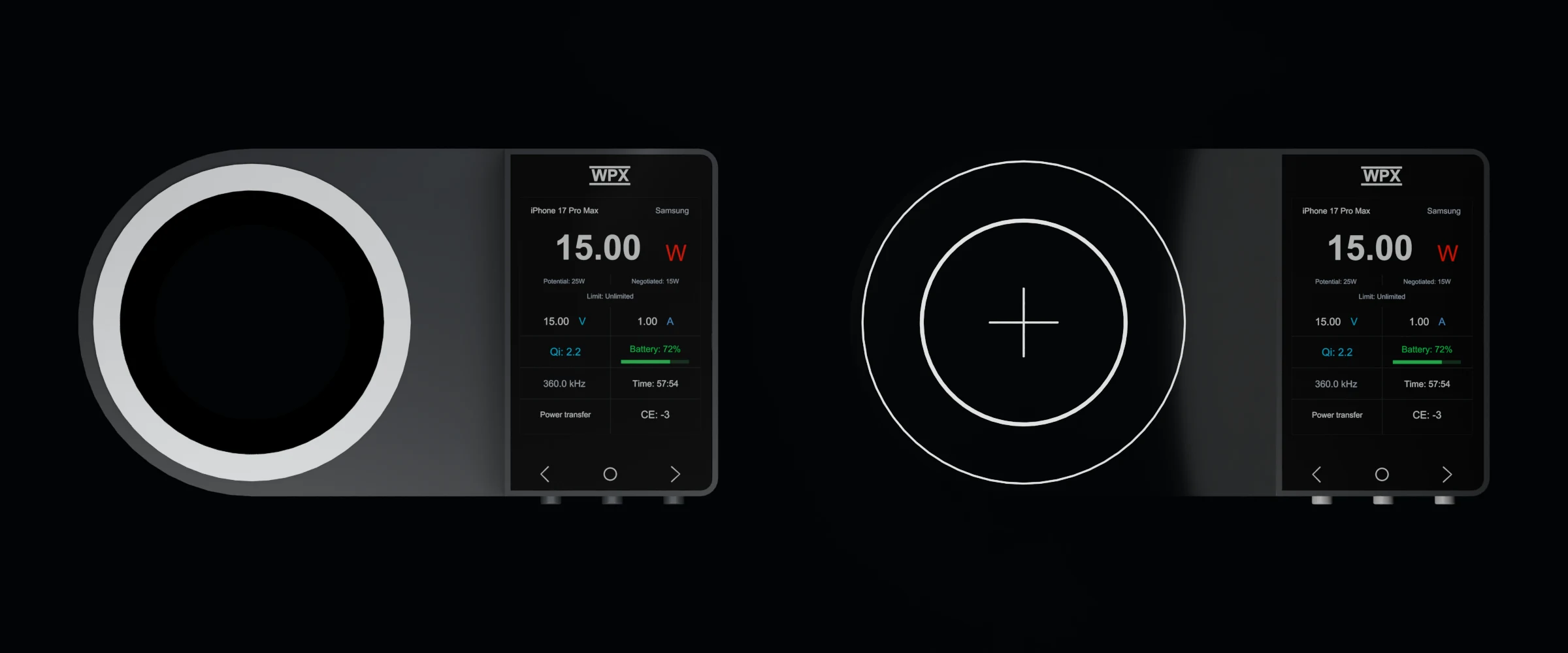

S1S1 PRO选择你的 S1
哪一款，
更适合你的测试？
选择的重点，是你更需要直接的磁吸对位，还是更小的贴合间隙。
磁吸定位，布置更直接。

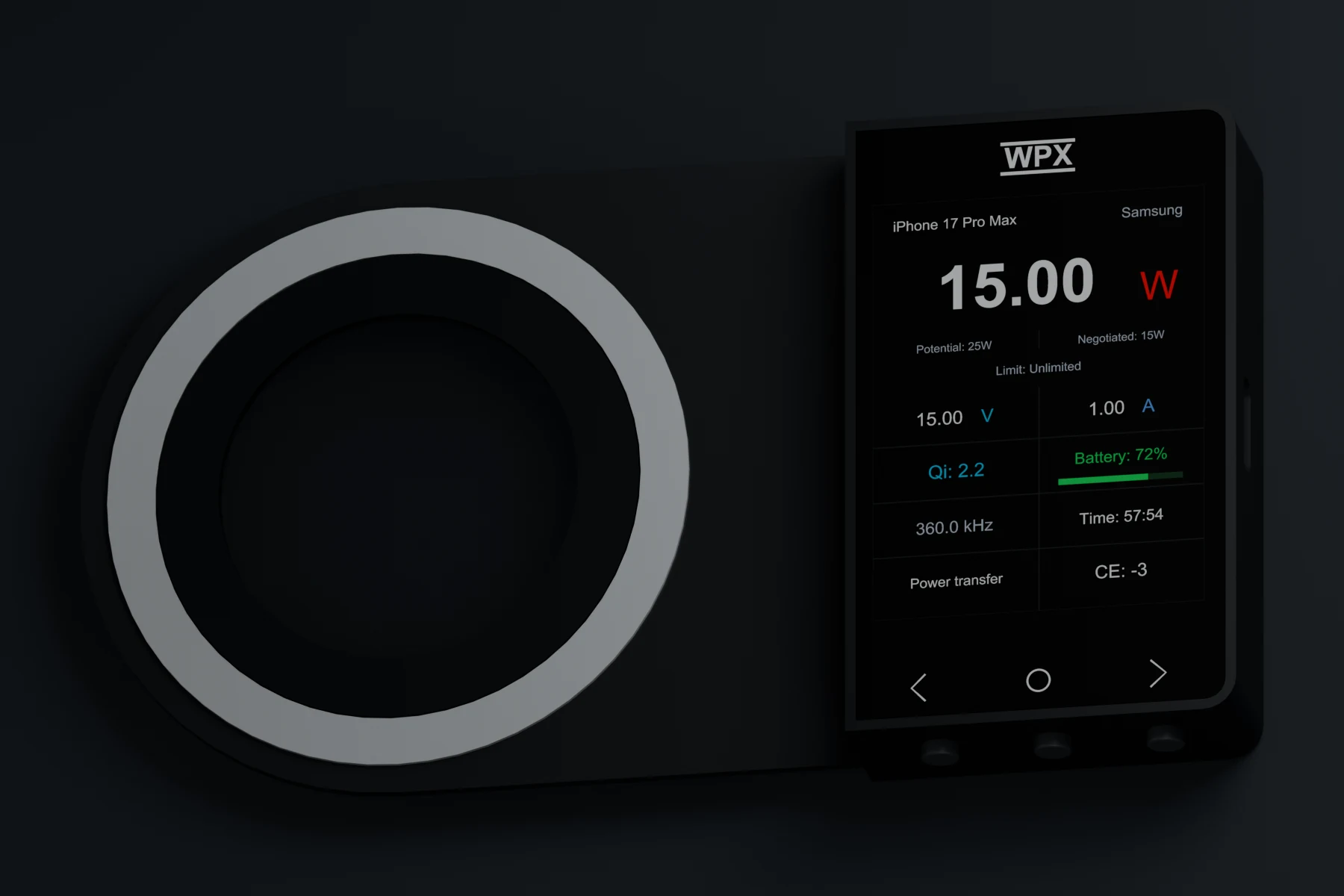

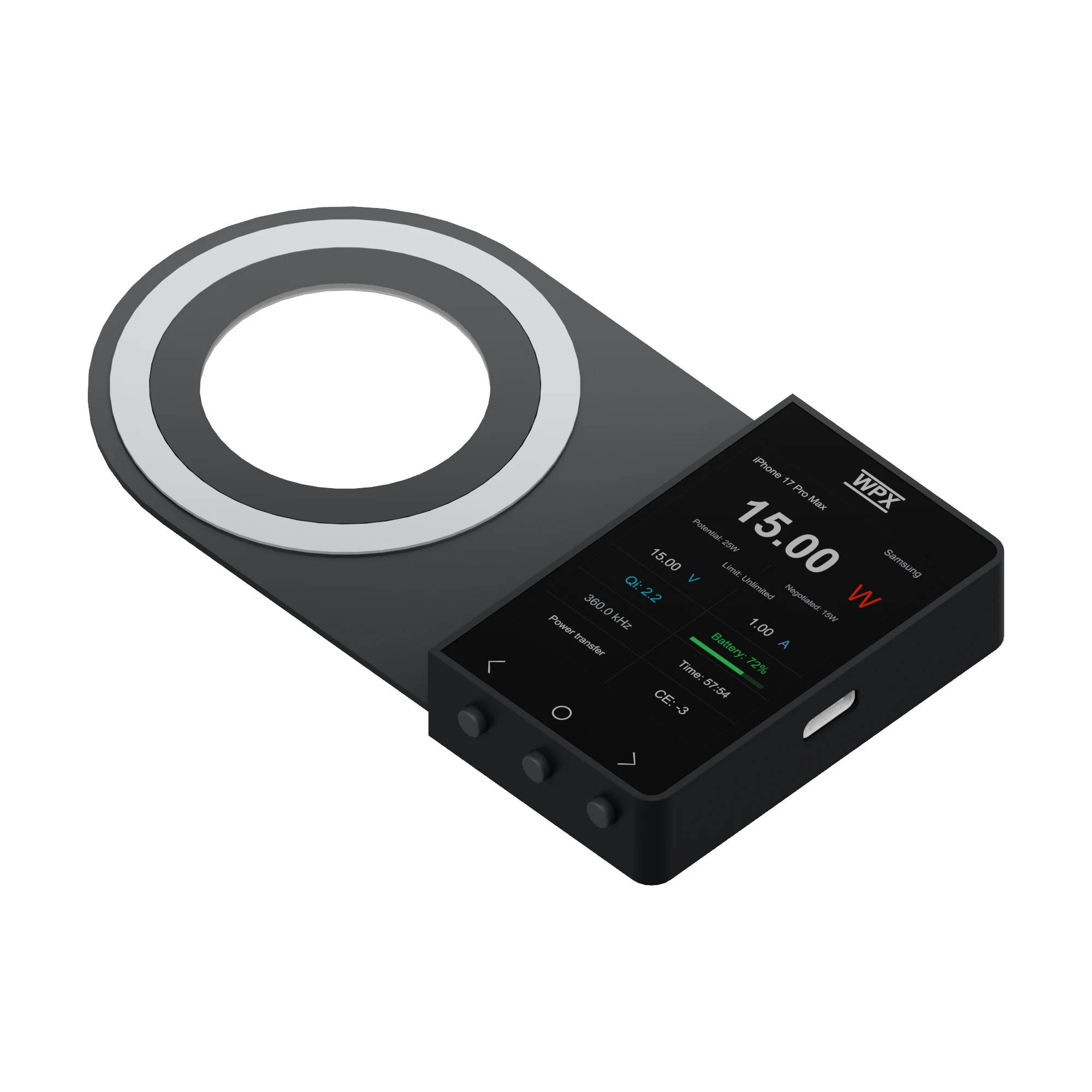

WPX S1
1.1 mm
约 1.1 mm 感应区域
适合日常调试、快速对位，以及不同手机与发射端组合的交叉比较。
为更小的贴合间隙。
WPX S1 PRO
0.11 mm
约 0.11 mm 柔性 FPC 感应区域
适合更关注充电间隙和测试介入影响，希望更接近原有工况的分析。
| 指标 | S1 | S1 PRO |
|---|---|---|
| 感应片厚度 | 约 1.1 mm | 约 0.11 mm |
| 结构特点 | 磁吸自动定位 | 超薄柔性 FPC |
| 充电效率影响 | ≤1% | ≤0.2% |
| MatedQ 变化率 | ≤2.3% | ≤0.27% |
| K 值变化率 | ≤3% | ≤0.1% |
结构及性能数据据产品宣传册整理。厚度仅指感应区域，不含侧边主机；效率影响和变化率不是测量精度指标。协议识别支持 Qi BPP、EPP、MPP / Qi2 / Qi2.2 及部分私有协议，以当前固件及实际设备为准。
这些细节，也值得知道。
显示了快充协议，为什么功率仍然不高？
手机电量、温度、系统策略、适配器与发射端能力都会影响功率。请结合协商信息与持续变化的实时读数判断，不能仅凭 Qi 版本号认定已达到某个功率。
为什么有些手机的型号或电量不显示？
这些信息依赖设备发送的协议字段、设备数据库和当前固件。字段缺失或暂不支持解析时，可能不显示；不应据此直接认定手机没有正常充电。
一定要连接电脑才能使用吗？
不需要连接电脑即可在设备屏幕查看充电状态，但 S1 仍需通过 USB-C 供电。查看详细通信波形、数据包与协议时序时，再通过数据线连接电脑上位机。
包装内容
准备好，开始观察。
- WPX S1 系列设备对应所购型号
- USB 数据线用于供电与电脑数据连接
包装内容以实际购买的产品型号为准。
产品及使用场景图片为渲染示意，屏幕和图表不代表实时测量。手机、充电器与电脑为场景配件，不包含在设备包装内。图示安装间距不代表实际工作距离。功能、数据字段与导出方式以当前固件和软件版本为准。
